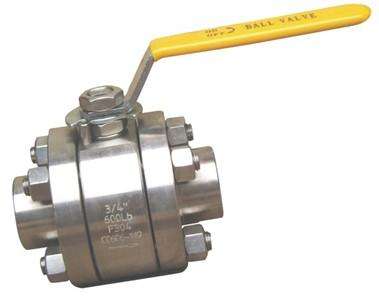

特技鍛鋼球閥的結構特點:
1) 鍛鋼閥門的結構為:
閥體采用鍛鋼材料,在最大的額定工作壓力下能保證其有足夠的強度和剛度,沒有鑄件所固有的缺陷。閥門內件經過精心設計和選擇,確保在各種工況下的可靠性。分體式閥門足夠的壁厚和采用最高強度的連接螺栓,有利於閥門的保養和維護,並足以承受管道的應力。
2) 操作扭矩低:
球體為固定球,球麵經包絡線磨球工藝進行磨削拋光硬化處理,與閥杆分離;閥杆為細長軸,表麵經硬化處理;球體的軸向載荷經兩個較大的自潤滑動軸承傳遞給閥體,因而耐磨損,並且操作靈活扭矩低。
3) 先進的球體固定方式:
球體是通過上下對稱的兩個軸承座固定在閥體上由閥體承受球體的軸向載荷,因此與球體分離的閥杆不承受彎曲載荷,實現純扭矩操作;同時,球體的軸向載荷更接近中心,作用力半徑減小,軸承座位置靠近管道外徑,因此受力狀況得到改善,使用壽命更持久,密封更可靠。
4) 可靠的密封:
閥門密封式由軟密封與金屬支承圈的組件完成;閥座密封是由橡膠軟密封加金屬組合密封結構,特別適用於含粉塵天然氣和含砂原油的惡劣工況。閥座支承圈是軸向浮動的,通過彈簧預壓實現閥座的低壓密封,並且合理設計閥座的活塞效應,依靠截止自身的壓力實現高壓密封,從而達到切斷介質的目的。同時設計防火密封環實現失火狀態下的密封。
5) 閥座活塞效應原理:
球閥的密封原理(非強製性密封)是依靠介質自身的壓力來實現密封,采用的方式通常是利用活塞效應的原理;閥座密封結構有單活塞效應和雙活塞效應之分,當上下遊閥座都是單活塞效應和雙活塞效應時,球閥是上遊密封,下遊自泄壓;當上下遊閥座都是雙活塞效應時,球閥為上下遊閥座同時密封,密封可靠性大提高,但如用於液體介質則須在閥體上加裝自動泄壓閥,則可采用上遊為單活塞(上遊自泄壓),下遊為雙活塞的密封結構,此時閥門具有安裝方向的要求。
6) 緊急密封:
閥杆/壓蓋部位和側閥體閥座支承部位都設計有注脂孔,安裝有注脂閥,如果閥杆或閥座密封有所損傷而引起泄露,可使用密封脂實現二次密封。每個注脂閥內部都裝有一個內藏式止回閥,防止密封脂在介質的作用下外溢,注脂閥端部為注脂槍快速鏈接的接頭。
7) 雙截斷和泄放(DBB)
當球體處於全開放或全關位置時,閥體中腔介質可以通過排汙和放空裝置排放。同時閥門中腔的超壓可自由卸壓式閥座將其排放到低壓端。
8) 放空裝置:
在閥體上部加工有NPT放空孔,放空孔在閥體試壓後安裝放空閥,閥門運行中可對閥體中腔進行放空和清洗。
9) 防火設計:
閥門設計符合API 6FA/API 607標準的要求,並通過了防火測試,試驗證明是符合要求的。
10) 防靜電設計:
由於金屬與塑料或橡膠間的摩擦而產生的靜電,對於輸送易燃、易爆介質是非常危險的。因此,對被塑料或橡膠密封件隔絕了的技術部位(如閥體、球體、閥座支承圈、閥杆)之間的導電性,用不鏽鋼彈簧來保證複核BS5351的規定。
11) 材料選用:
閥門零件的材料選用複核API6D、ASTM、ANSI等規範要求,對零件的表麵處理根據工況不一采用不同的方式,要求抗硫化應力腐蝕則按NACE MR 0175的要求進行。
12) 接長閥杆:
對於直埋式安裝閥門,可將閥杆接長,並將相應的注脂排汙延伸到發頂部,便於操作。
13) 操作方式多樣
閥門與驅動器的連接盤符合ISO5211的規定,便於各類驅動器的連接和互換,常用驅動方式有手動、電動、氣動、氣液聯動等;
